各種閥門試壓方法
一般情況下，工業閥門在使用時不做強度試驗，但修補過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應做強度試驗。對于安全閥，其整定壓和回座壓力及其他試驗應符合其說明書和有關規程的規定。閥門安裝應作強度和密封性試驗。低壓閥門抽查20%，如不合格應100%的檢查;中、高壓閥門應100%的檢查。閥門試壓常用的介質有水、油、空氣、蒸汽、氮?dú)獾?，各類工業閥門含氣動閥門的試壓方法如下：

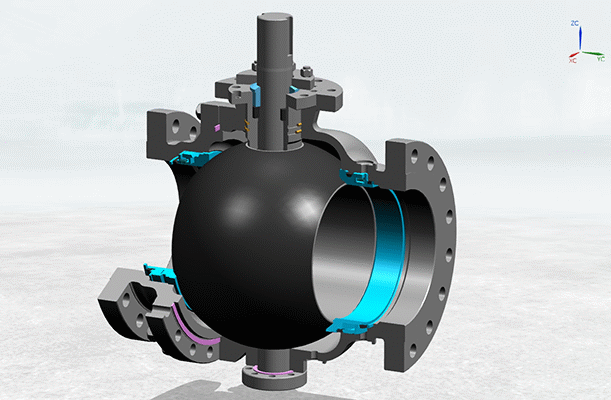

球閥
標準gb/t21465-2008《閥門術語》中定義為：?jiǎn)㈤]件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封v型球閥其v型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。
球閥的試壓方法 ：
氣動球閥的強度試驗應在球體半開狀態下進行。
① 浮動式球閥密封性試驗：將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。
②固定式球閥密封性試驗：在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．5倍。在規定時間內，沒有降壓現象為合格；再?gòu)牧硪欢艘朐囼?yàn)介質，重復上述試驗。然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。
③ 三通球閥應在各個位置上進行密封性試驗。

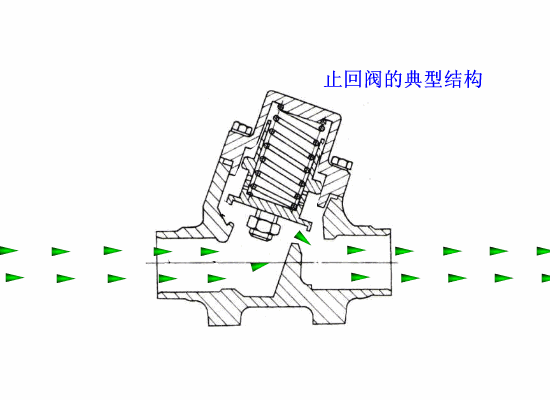

止回閥
止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。
止回閥的試壓方法：
止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。
強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。
密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。
隔膜閥
隔膜閥的結構形式與一般閥門大不相同，是一種新型的閥門，是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，現廣泛使用在各個領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥。
隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。閥座可以是堰形，也可以是直通流道的管壁。隔膜閥的優點是其操縱機構與介質通路隔開，不但保證了工作介質的純凈，同時也防止管路中介質沖擊操縱機構工作部件的可能性。此外，閥桿處不需要采用任何形式的單獨密封，除非在控制有害介質中作為安全設施使用。隔膜閥中，由于工作介 質接觸的僅僅是隔膜和閥體，二者均可以采用多種不同的材料，因此該閥能理想地控制多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒的介質。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為－50～175℃。隔膜閥結構簡單，只由閥體、膜片和閥頭組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。
隔膜閥的試壓方法：
隔膜閥強度試驗從任一端引入介質，開啟閥瓣，另一端封閉，試驗壓力升至規定值后，看閥體和閥蓋無滲漏為合格。然后降壓至密封性試驗壓力，關閉閥瓣，打開另一端進行檢查，無滲漏為合格。

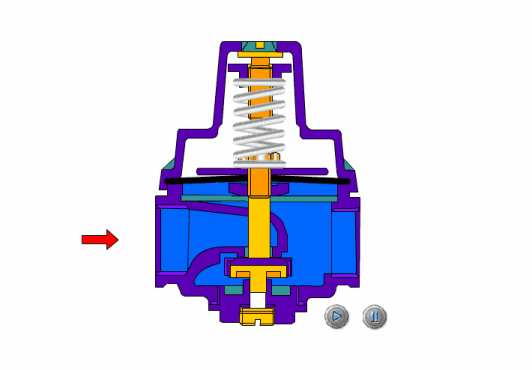

減壓閥
減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
減壓閥的試壓方法：
① 減壓閥的強度試驗一般以單件試驗后組裝，亦可組裝后試驗。強度試驗持續時間：dn<50mm/min；dn65～150mm>2min；dn>150mm>3min。波紋管與組件焊接后，應用減壓閥后最高壓力的1．5倍、用空氣進行強度試驗。
②密封性試驗時按實際工作介質進行。用空氣或水試驗時，以公稱壓力的1．1倍進行試驗；用蒸汽試驗時，以工作溫度下允許的最高工作壓力進行。進口壓力與出口壓力之差要求不小于0.2mpa。試驗方法為：進口壓力調定后，逐漸調節該閥的調節螺釘，使出口壓力在最大與最小值范圍內能靈敏地、連續地變化，不得有停滯、卡阻現象。對蒸汽減壓閥，當進口壓力調走后，關閉閥后截?cái)嚅y，出口壓力為最高和最低值，在2min內，其出口壓力的升值應符合表4.176—22中規定，同時，閥后管道容積符合表4.18中規定為合格；對水、空氣減壓閥，當進口壓力調定后，出口壓力為零時，關閉減壓閥進行密封性試驗，在2min內無泄漏為合格。
